شبیه سازی سیستم های الکتریکی

برای این که دامنه هر یک از مولفه های یک سیگنال را بخواهیم ببینیم باید از آناایز FFT استفاده کنیم. برای این کار باید سیگنال مورد نظر را نام گذاری کرده و آن را به محیط workspace ارسال کنیم. برای این کار مطابق زیر عمل می کنیم.

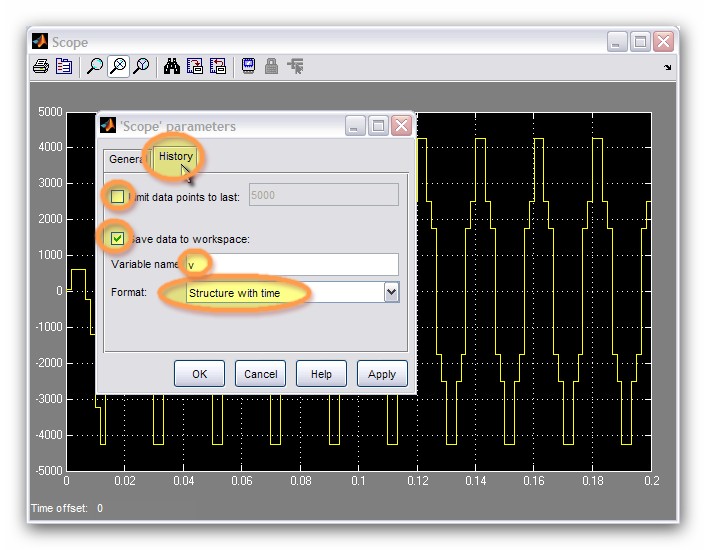

با دبل کلیک بر روی اسکوپ ، در نوار بالا سمت چپ گزینه Parameters را مطابق شکل زیر انتخاب می کنیم .

پنجره Parameters باز می شود . به تب History رفته و مقادیر را به صورت زیر تنظیم میکنیم.

Limit data points to last را غیر فعال می کنیم. Save data to workspace  را فعال کرده و فرمت structure with time را از منوی کشویی انتخاب می کنیم.

در قسمت variable name یک نام برای سیگنال ارسالی به محیط workspace تعیین کرده و ok  می کنیم.

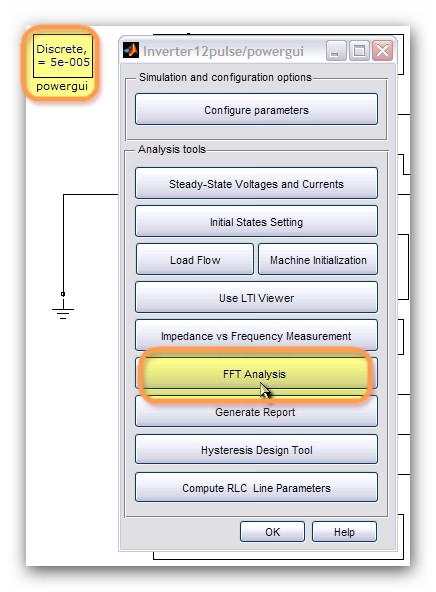

حال یک بار دیگر پروژه را Run می کنیم . پس از این کار بر روی power gui دبل کلیک کرده تا پنجره زیر ظاهر گردد. و در نهایت بر روی FFT Analysis کلیک کرده تا وارد محیط آنالیز FFT شویم.

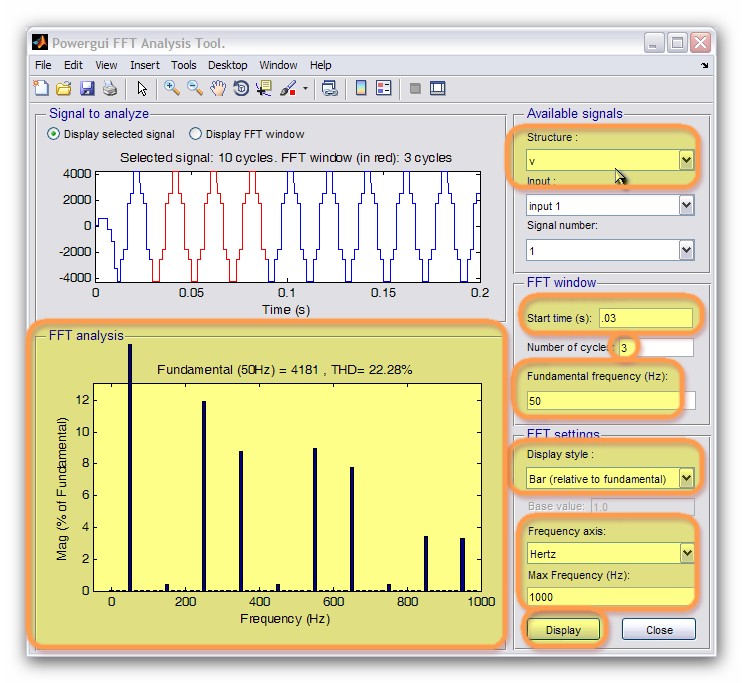

در قسمت structure نام سیگنالی را که در قسمت قبل وارد کزدیم مطابق شکل زیر انتخاب می کنیم.

همانطور که مشخص است سیگنال در پنجره selected signal نشان داده شده است.در قسمت start time  زمان شروع سیگنال را که می خواهیم آنالیز کنیم وارد می کنیم و در قسمت Number of cycles تعداد سیکل هایی را که می خواهیم آنالیز بر روی آنها انجام شود وارد می کنیم. همانطور که مشخص است سه سیکل قرمز شده است که زمان شروع آن از 0.3 می باشد.

در قسمت Fundamental Frequency  فرکانس اصلی را بر حسب هرتز وارد کرده و در قسمت Display style نوع نمایش را اینکه به صورت نمودار باشد یا نوشته انتخاب می کنیم.

و در نهایت بر روی Display کلیک کرده و آنالیز FFT همانطور که در پنجره FFT analysis نشان داده شده است ظاهر خواهد شد.

هچنین THD سیگنال در قسمت بالای گراف FFT نشان داده شده است.

سوالات خود را در می توانید به صورت عمومی در قسمت نظرات همین مطلب مطرح نمایید.
